Vanne Guillotine Unidirectionnelle KG01 pour Fluides Chargés et Boues

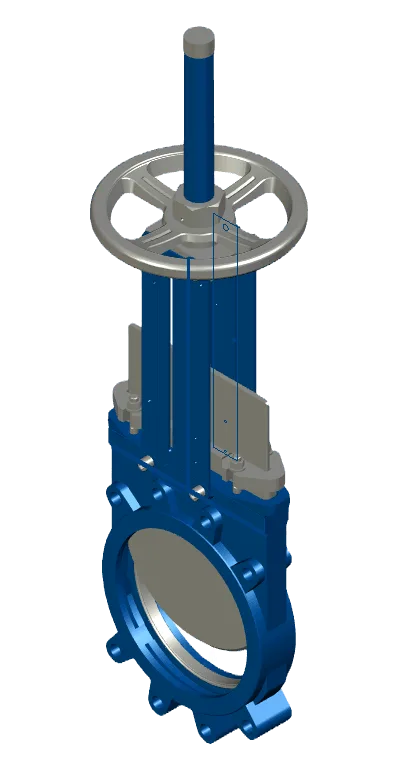

La KG01 est une vanne guillotine unidirectionnelle en construction wafer, corps moulé d’une seule pièce, disponible en fonte ductile, acier ou inox. Elle est faite pour les fluides qui contiennent des matières en suspension : boues, pâtes de cellulose, concentrés de minerai, eaux chargées. DN 32 à 1400, jusqu’à 10 bars.
Comment fonctionne la vanne guillotine unidirectionnelle ?
La pelle coulisse verticalement dans des guides internes usinés dans le corps. En position fermée, elle s’appuie contre le siège côté aval. L’étanchéité ne fonctionne que dans un sens : la pression amont maintient la pelle en contact avec son siège. La flèche directionnelle gravée sur le corps indique le sens de montage correct à respecter à l’installation.
C’est là que le « unidirectionnel » prend son sens. Pas de bonnet, pas de garniture mécanique externe : la construction est plus simple et l’entretien moins lourd qu’une guillotine bidirectionnelle. Pour la grande majorité des applications sur fluides chargés où le sens d’écoulement ne change pas, c’est suffisant. Quand la pression peut s’inverser ou dépasse 10 bars, c’est la vanne guillotine à bonnet KGVB qu’il faut regarder.
Avantages techniques de la vanne guillotine unidirectionnelle
- Corps moulé d’une seule pièce : pas de plan de joint intermédiaire susceptible de fuir avec le temps
- Guides internes usinés : la pelle reste alignée pendant la manœuvre, même sous charge de particules abrasives
- Butées de fermeture intégrées : la pelle s’arrête au bon endroit contre le siège à chaque cycle, sans réglage manuel
- Opercule à bords arrondis : l’usure du siège est distribuée uniformément, ce qui allonge la durée de vie de la garniture
- Corps sans cavité morte : aucune zone de rétention où les solides s’accumulent et bloquent la fermeture
- Passage intégral, faible perte de charge : rien ne gêne le flux en position ouverte
- Trois types de raccordement disponibles : wafer entre brides, lug type avec oreilles de fixation, ou bridé
Applications industrielles
La vanne guillotine unidirectionnelle est la vanne standard dès que le fluide contient assez de matières en suspension pour colmater une vanne classique.
Papeteries et cellulose. Pâtes de cellulose, liqueurs de cuisson, eau blanche chargée en fibres. Le corps sans cavité empêche les fibres de s’agglomérer. Les sièges disponibles sont EPDM, FKM, PTFE et couvrent les bases concentrées comme les liqueurs acides.
Exploitation minière. Pulpes de minerai, concentrés de flottation. Pour les solides très abrasifs comme la silice ou le quartz, le siège PTFE ou métallique tient mieux que l’EPDM. Pelle en duplex recommandée sur les fluides corrosifs.
Traitement des eaux usées et biogaz. Boues d’épuration, digestats, eaux chargées en matières organiques. Concentration de solides jusqu’à 5 %. Corps fonte ductile en standard, siège EPDM ou NBR selon le pH.
Agroalimentaire. Siège silicone certifié alimentaire et corps inox pour les applications soumises aux normes sanitaires pour le pompage de purées, jus concentrés, fluides pulpeux.
Autres usages : vidange de silos, cendres, poudres industrielles, usines chimiques sur fluides peu corrosifs.
Spécifications KG01
- DN : 32 à 1400
- Corps : Fonte ductile / Acier carbone / Inox 316L / Duplex
- Pelle : Inox 316L / Duplex
- Siège : EPDM / NBR / Silicone / Silicone alimentaire / Hypalon / FKM / PTFE / Métallique
- Raccordement : Entre brides PN 10/16 et Classe 150 — Wafer / Lug type / Bridé
- Température min : −20 °C
- Température max : +180 °C standard — jusqu’à +500 °C avec corps inox et siège métallique ou graphite
- Pression max : 10 bars standard — au-delà, voir la vanne guillotine à bonnet KGVB
FAQ — Vanne guillotine unidirectionnelle
Quelle est la différence entre une vanne guillotine unidirectionnelle et bidirectionnelle ?
La vanne guillotine unidirectionnelle étanche côté aval seulement : la pression amont appuie la pelle contre son siège. Elle convient dès que le sens d’écoulement est fixe et la pression inférieure à 10 bars. La bidirectionnelle, c’est la KGVB à bonnet dans la gamme Flowrates, elle ajoute une garniture mécanique qui assure l’étanchéité dans les deux sens et tient des pressions plus élevées. Construction plus complexe, entretien plus lourd : elle se justifie quand le process l’exige vraiment.
La KG01 convient-elle aux fluides très abrasifs ?
Avec les bons matériaux, oui. Pour les pulpes minières et boues abrasives, le siège PTFE ou métallique tient mieux que l’EPDM. Pelle en duplex recommandée sur les fluides corrosifs chargés. Si les particules sont particulièrement dures, posez la question à nos ingénieurs avant de commander car certains profils de pelle s’usent beaucoup moins vite sur ces applications.
Quelle est la concentration maximale de solides tolérée ?
La KG01 est dimensionnée pour des fluides jusqu’à 5 % de solides en concentration massique. Au-delà, le risque de colmatage en cours de manœuvre augmente. Pour des concentrations plus élevées, la vanne guillotine à pelle traversante KGT ou la vanne sous silo KGS ont un passage plus dégagé et sont mieux adaptées.
Comment obtenir une offre technique ?
Transmettez le DN, les pressions amont et aval, la nature du fluide, la concentration en solides et la température via le configurateur ou par email. Nos ingénieurs reviennent avec une référence, les matériaux, le délai et un prix ferme sous 48h.
