Robinetterie industrielle pour les experts
Flowrates conçoit, configure et distribue des vannes industrielles pour les environnements les plus exigeants : énergie, chimie, industrie lourde. De l’ingénierie au support après-vente, avec une traçabilité irréprochable.
Flowrates accompagne industriels et revendeurs dans les secteurs de l’eau, de l’énergie, de la chimie et de l’industrie lourde.
Entre les grands fabricants qui vendent leur propre gamme et les distributeurs qui listent des références sans les comprendre, peu d’acteurs en robinetterie industrielle sont capables d’analyser un process et de prescrire la vanne juste, indépendamment d’un catalogue. C’est pour ça que Flowrates existe.
Nos ingénieurs viennent de l’industrie énergie, chimie, traitement des eaux. Ils ont appris à lire un P&ID avant de choisir une vanne. Ce n’est pas une posture commerciale, c’est la façon dont les bons projets se font.
Le configurateur développé en interne formalise cette méthode : vous entrez vos paramètres process, il sort une référence vanne avec sa fiche technique. Ce qui prenait deux jours de va-et-vient prend maintenant quelques minutes.
Nos Solutions en Robinetterie Industrielle :
Standards et Sur-Mesure
En robinetterie industrielle, nos clients arrivent souvent avec un besoin que leur fournisseur habituel n’a pas su traiter. Fluide chargé, température hors catalogue, norme peu courante, c’est sur ce type de dossier qu’on travaille le mieux.

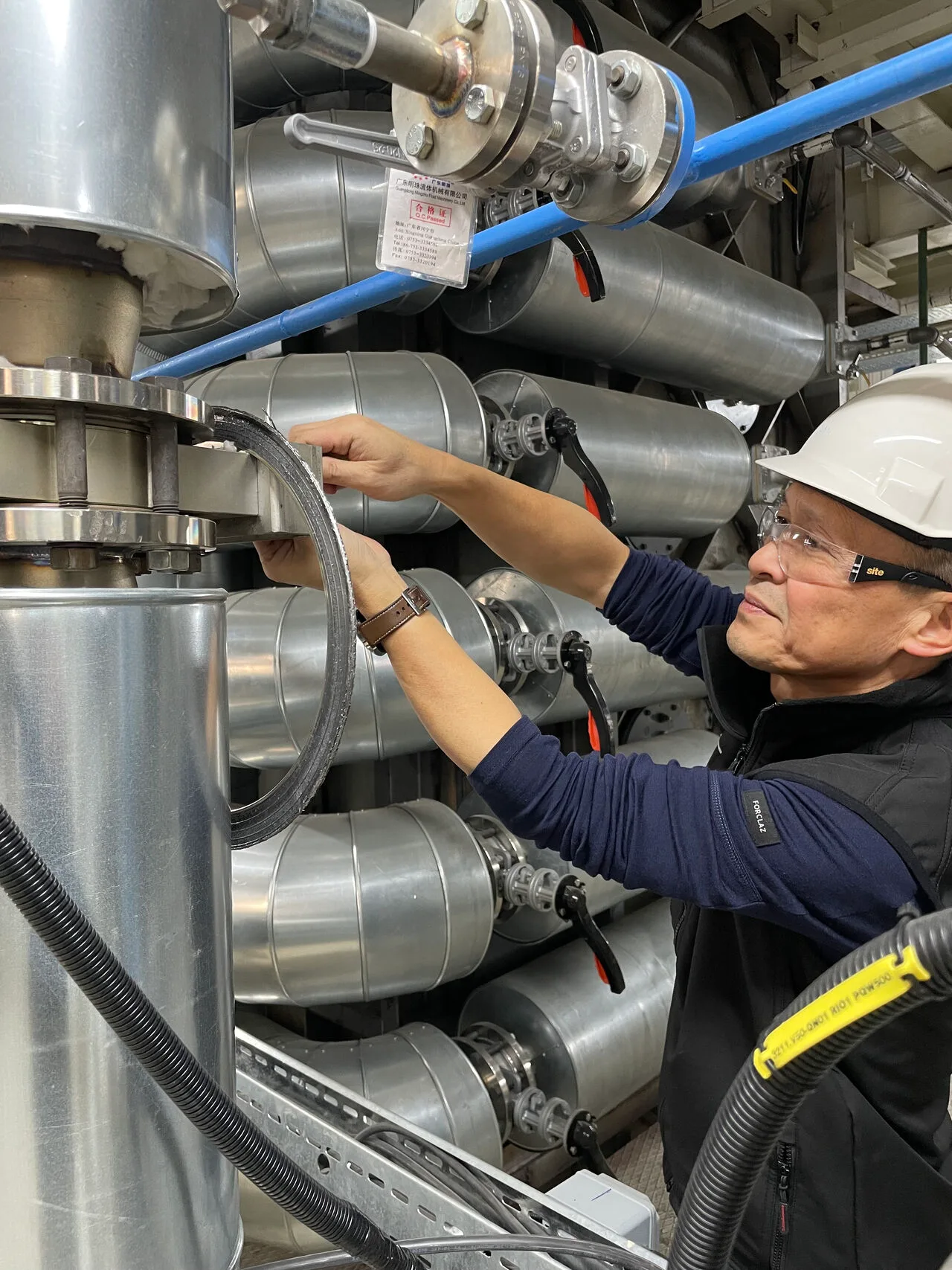

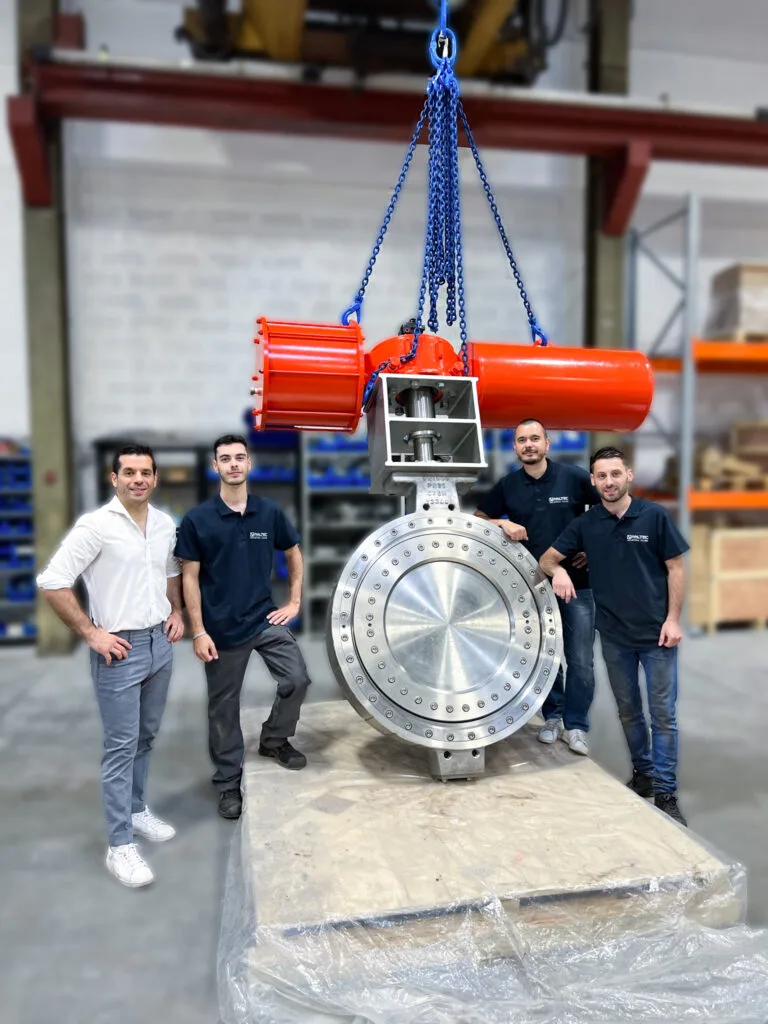

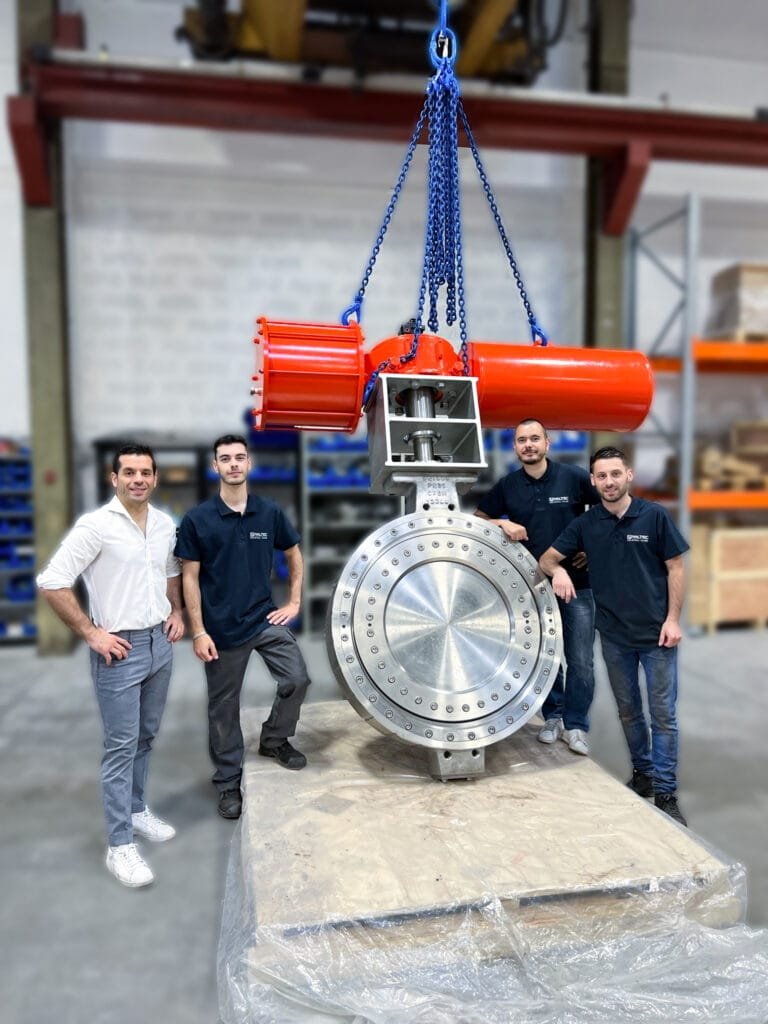

Vanne Papillon Triple Excentration
La triple excentration résout un problème précis : obtenir une étanchéité métal-métal sans user le siège à chaque manœuvre. La géométrie conique du disque le décolle du siège dès le début de la rotation avec aucun frottement, aucune déformation progressive. Résultat : une classe d’étanchéité VI tenue sur plusieurs milliers de cycles, sous vapeur surchauffée, en milieu acide ou sous pression critique.
- DN 50 à DN 3000 — PN 10 à PN 100 / classes 150 à 600 par 900 ANSI
- Corps : fonte GG25, GS400, acier carbone WCB, inox 316
- Disques : inox 316, duplex 2205, Hastelloy C276 sur 850°C selon version
- Certifications : EN12516, SIL 3 , Firesafe, sécurité feu, Atex, TA LUFT, DESP Cat H

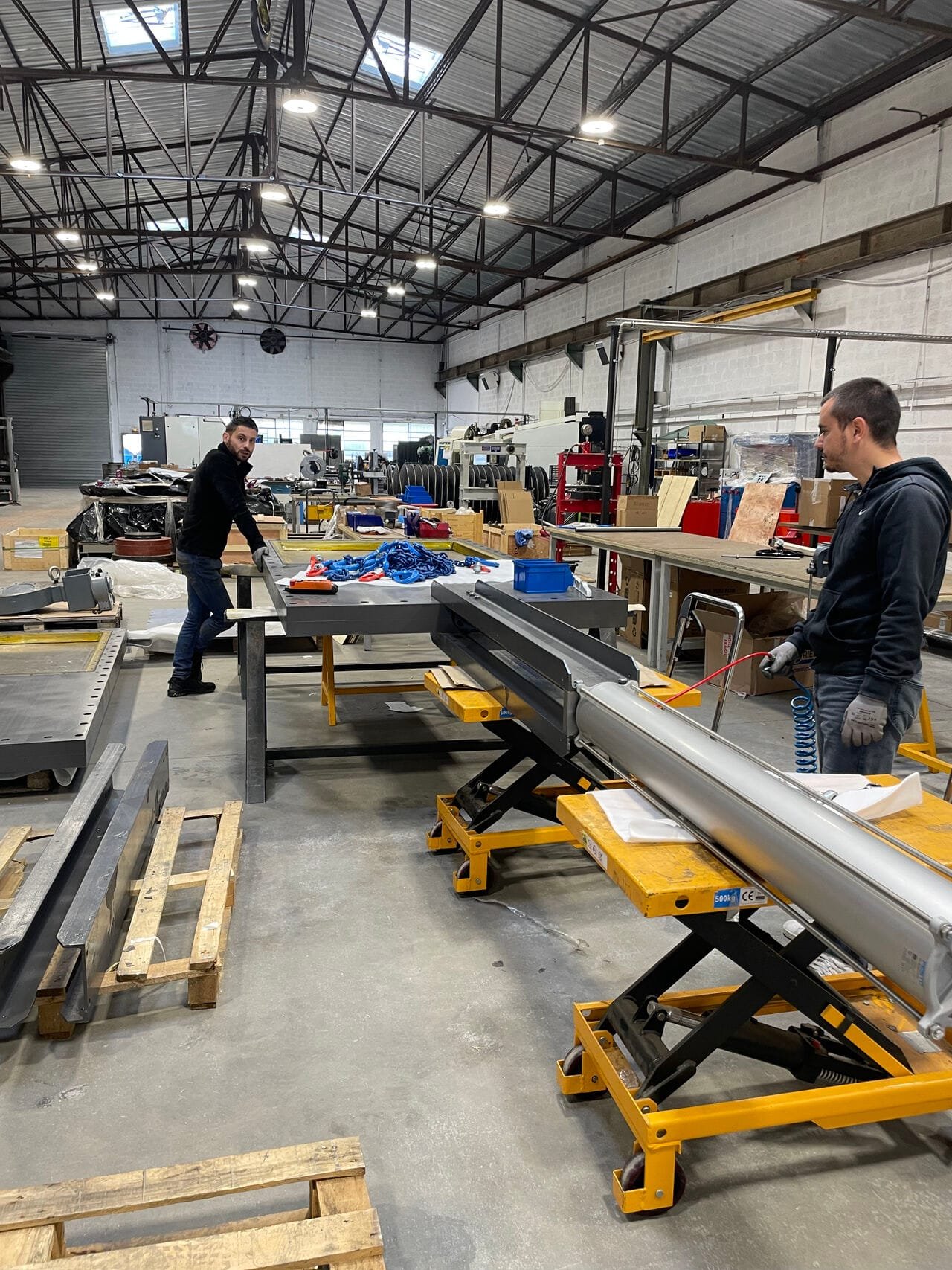

Vannes à Guillotine
Les boues, pâtes de cellulose et concentrés de minerai colmatent rapidement les vannes classiques. La guillotine évite ce problème grâce à un passage intégral sans cavité morte. En position fermée, la lame pleine assure une étanchéité sans fuite sur des fluides abrasifs que d’autres technologies ne tolèrent pas.
- Guillotine unidirectionnelle, bidirectionnelle pelle traversante, chapeau boulonné sous silo etc…
- Passages intégral
- Corps : acier inox 316L, duplex 2205, fonte
- Températures : −40 °C à +250 °C
- Certifications EN 1984, API 6D, EN593, Atex, CE 1935, FDA, ACS
Configurateur Exclusif
Entrez vos données process : débit, pression différentielle, fluide, température et l’outil calcule le Cv, identifie les références compatibles et sort une fiche technique PDF. Sous 24h, un ingénieur revoit le dimensionnement avant tout envoi.
- Entrées : débit, pression différentielle, température, fluide
- Sortie : référence exacte + fiche technique PDF
- Compatible liquides, gaz, vapeur saturée
- Validation par nos ingénieurs sous 24h
Ingénierie & Suivi SAV
Quand le process est complexe ou les délais serrés, un ingénieur prend le dossier en charge : lecture du cahier des charges, sélection des équipements, coordination fabricant, contrôle à réception. La documentation technique part avec la livraison.
- Revue technique de cahier des charges
- Essais en usine sur demande (FAT/ITP)
- Pièces de rechange garanties 10 ans
Partenariats européens : gage de qualité pour vos installations industrielles
Nous collaborons avec des fabricants de renom Europe, reconnus pour leur savoir-faire et la qualité de leurs productions. Ces partenariats nous permettent d’offrir des solutions sur mesure, conformes aux normes les plus exigeantes. Chez Flowrates, nous maîtrisons chaque étape, de l’ingénierie à la livraison, pour fournir des vannes parfaitement adaptées à vos besoins.
- Alliances exclusives avec des fabricants européens d’élite partageant nos valeurs.
- Spécialistes reconnus dans des technologies de pointe, garantissant performance et fiabilité.
- Produits certifiés, fiables et accessibles grâce à des relations de confiance.
Vos Questions sur la Robinetterie Industrielle
Les mêmes questions reviennent d’un projet à l’autre. Voici les réponses.
Qu'est-ce que la robinetterie industrielle ?
La robinetterie industrielle couvre tous les équipements qui contrôlent les fluides dans une installation : vannes, clapets, filtres, régulateurs. La différence avec la robinetterie sanitaire n’est pas de catégorie, c’est une question de conditions de service. Pressions bien plus élevées, températures extrêmes, fluides qui attaquent les matériaux ou contiennent des particules abrasives.
En énergie, chimie ou sidérurgie, une vanne défaillante ne provoque pas juste une fuite. Elle peut déclencher un arrêt de production, une surpression, ou un incident de sécurité. Le dimensionnement correct n’est pas une option.
Trois fonctions couvrent l’essentiel des besoins :
- Sectionnement : isoler une section de circuit (vannes guillotine, papillon, bille)
- Régulation : moduler le débit ou la pression (vannes de contrôle, régulateurs)
- Protection : prévenir les surpressions ou les retours de fluide (clapets, soupapes)
Qu'est-ce qu'une vanne industrielle ?
Une vanne industrielle est un organe mécanique installé dans une tuyauterie pour couper, dévier ou moduler un flux. Elle a trois composants : le corps qui contient le fluide, l’obturateur qui contrôle le passage, et l’actionneur (manuel, pneumatique ou électrique) qui commande l’obturateur.
Le bon choix repose sur quatre données que tout process doit fournir :
- Diamètre nominal (DN) : dimension de raccordement en mm, de DN 50 à DN 3000
- Pression nominale (PN ou classe ANSI) : pression maximale admissible à température de référence
- Nature du fluide : eau, vapeur, acide, gaz, fluide chargé en particules
- Température de service : de -60 °C en cryogénie à +600 °C sous vapeur surchauffée
Une vanne mal sélectionnée fuit, s’use vite ou lâche dans des conditions qu’elle n’était pas conçue pour supporter. Notre configurateur part de vos données process pour identifier les références compatibles, les ingénieurs valident avant tout envoi. C’est le fondement de tout projet de robinetterie industrielle bien conduit.
Les types de vannes industrielles ?
Il n’y a pas une solution de robinetterie industrielle, il y a une dizaine de familles avec chacune ses conditions d’emploi. Le bon choix dépend de la fonction, du fluide et des pressions en jeu.
- Vanne papillon : Disque rotatif à 90°. Bonne option pour les grands diamètres en eau, air, gaz, où elle prend moins de place qu’une opercule. En triple excentration pour les hautes pressions et températures.
- Vanne à guillotine : Lame pleine coulissante, passage intégral. Pas de cavité morte, pas de colmatage : c’est pour ça qu’elle s’impose sur les fluides chargés.
- Vanne à bille : Sphère percée à 90°, ouverture rapide, bonne étanchéité. Très répandue en gaz, pétrole et vapeur basse pression.
- Vanne à opercule (gate valve) : Obturateur en coin ou parallèle. Faible perte de charge en position ouverte. Sectionnement en hautes pressions.
- Vanne à soupape (globe valve) : Obturateur linéaire. Bonne régulation de débit. Réseaux vapeur, eau chaude.
- Clapet anti-retour : Empêche l’inversion de flux. Protection des pompes et compresseurs.
- Vanne de régulation : Modulation continue du débit ou de la pression par actionneur asservi.
Quels sont les différents types de vannes ?
La famille de vanne (papillon, guillotine, bille) est un premier filtre. En pratique, nos ingénieurs affinent la sélection sur trois autres critères.
Selon l’actionnement :
- Manuel : volant, levier ou réducteur. Opération humaine sur site.
- Pneumatique : actionneur à air comprimé. Rapide, bien adapté aux zones ATEX.
- Électrique : motoréducteur avec intégration automate (4-20 mA, HART, Profibus).
- Hydraulique : fort couple pour les grandes dimensions (DN 600 et au-delà).
Selon le matériau du corps :
- Fonte GG25 / GS400 : eaux, utilités, faible corrosivité
- Acier carbone WCB : vapeur, hydrocarbures, températures modérées
- Inox 316L : chimie, agroalimentaire, milieux corrosifs
- Duplex / Super-duplex : offshore, chlorures, très haute corrosivité
Selon la norme applicable :
- EN 593, EN 1984, EN 12266 : marché européen
- API 6D, API 609 : pétrole et gaz, pétrochimie
- DESP / PED : équipements sous pression, marché UE
- ATEX : zones explosives (directive 2014/34/UE)
Ces trois filtres s’appliquent à tout projet de robinetterie industrielle, quel que soit le secteur.
